Princípios básicos sobre amarração de cargas no TRC

A amarração correta da carga ao veículo de transporte é requisito fundamental de segurança no Transporte Rodoviário de Cargas. Isso pressupõe que as cargas estejam fixadas de modo a prevenir movimentos relativos durante todas as condições de operação esperadas durante a viagem, como por exemplo: manobras evasivas, curvas e frenagens.
O sistema de amarração da carga deve ser suficientemente eficiente para impedir que a carga seja arremessada para fora do veículo ou ainda para impedir qualquer deslocamento que provoque alterações na distribuição de pesos no veículo ou afete a sua estabilidade.
As boas técnicas de transporte indicam que a carga deve estar ancorada no veículo e que essa ancoragem deve ser capaz de suportar as seguintes forças, em uma condição normal de pista e velocidade:
- Para frente: 80% a 100% do peso da carga;
- Para as laterais e traseira: 50% do peso;
- Para cima: 20% do peso.* (+ no Brasil!)

FORÇAS ENVOLVIDAS
MÉTODOS DE FIXAÇÃO DE CARGA
Principais métodos de amarração da carga em veículos:

a) Fixação Envolvente (tie-down): onde o objeto é forçado contra o piso do veículo, aumentando sua capacidade restritiva através do aumento da força de atrito entre as superfícies;

b) Fixação Direta em contenedores específicos, que retem a carga diretamente em suas estruturas, como carroceria basculante, tanque, etc;

c) Fixação Direta através de bloqueadores da própria carroceria do veículo, como painel dianteiro, painel traseiro e grades laterais;

d) Fixação Direta através de dispositivos de fixação, como correntes, cabos de aço, cordas, cintas de nylon, locks de conteiner, onde a amarração da carga é feita diretamente na estrutura do veículo ou de sua carroceria.

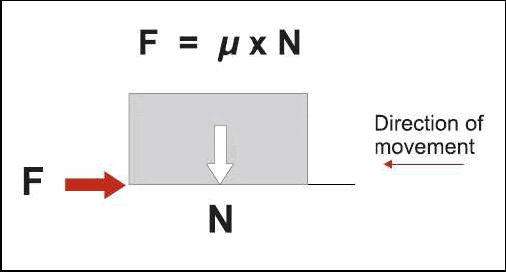

O peso próprio da carga pode colaborar com a força necessária através do atrito com o piso da carroceria. Essa técnica está presente no sistema de fixação envolvente (tie-down). A força de atrito é proporcional ao peso e ao coeficiente de atrito entre o piso e a carga, conforme equação:

FORÇAS DE ATRITO
O peso próprio da carga pode colaborar com a força necessária através do atrito com o piso da carroceria. Essa técnica está presente no sistema de fixação envolvente (tie-down). A força de atrito é proporcional ao peso e ao coeficiente de atrito entre o piso e a carga, conforme equação:
No sistema de fixação Envolvente: a Força Normal “N” é a soma do peso da carga (NW) + a força de retenção (NL) proporcionada pelo sistema de amarração, que puxa a carga contra a carroceria.
Portanto: N = NW + NL
A força de retenção NL dependerá do ângulo de aplicação do sistema de fixação conforme ilustrado.
A outra variável da equação é o coeficiente de atrito entre as duas superfícies.
Alguns valores do coeficiente de atrito estão na Tabela 1.
Por exemplo, para o contato aço liso - madeira podemos considerar como coeficiente de atrito 0,4. Já no caso do contato metal-metal com a presença de óleo ou graxa entre as superfícies o coeficiente pode ser tão baixo quanto 0,01.
No sistema Fixação Direta através de dispositivos de fixação, a diferença entre a força necessária para ancoragem e a força de atrito da carga com o piso, deve ser adicionada pelo sistema de fixação.
Por exemplo: para transportar uma máquina de peso W=50 tons de forma segura, é preciso uma capacidade de contenção lateral de 0.5x50 = 25 tons. A força de atrito (para metal-madeira) com o próprio peso da máquina fornecerá: 0.4x50 tons = 20 tons.
Portanto, o sistema de amarração deverá suprir o sistema em 25 – 20 = 5 tons, distribuídas pelas correntes, cintas ou cabos existentes. (obs.: deve ser considerado o ângulo de atuação da amarração para verificar sua real capacidade de contenção).
Já no caso de piso com chapa de aço, o coeficiente de atrito (metal-metal molhado), pode ser de apenas 0,1. Nesse caso o peso próprio forneceria apenas 5 tons (0,1x50) de força de atrito. O restante para as 25 toneladas necessárias teria que ser fornecido pelo sistema de contenção lateral.
Clique aqui para baixar planilha prática para cálculos de amarração de cargas.

Rubem Penteado de Mello é consultor especializado em Amarração de Cargas.
